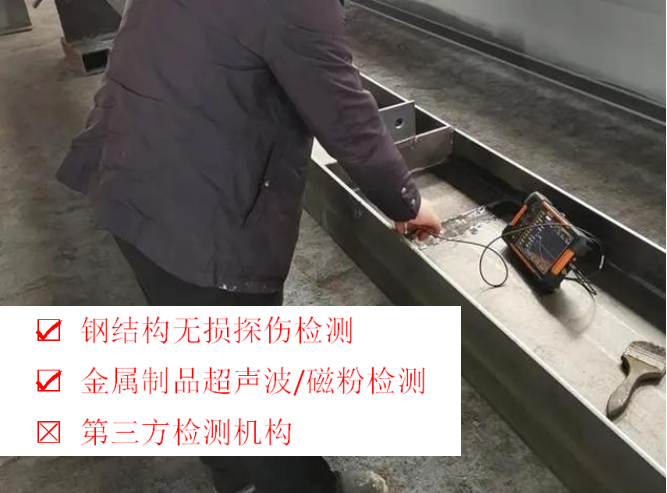

鋼結構焊縫的超聲波無損探傷檢測（UT）是確保焊接質量的關鍵技術，廣泛應用于建筑、橋梁、壓力容器等領域。以下是關于該技術的系統總結：

1. 檢測原理
  超聲波傳播與反射：利用高頻聲波（通常0.5~10MHz）在焊縫中傳播，遇到缺陷（如氣孔、裂紋、夾渣）時反射回波，通過分析回波信號判斷缺陷位置和大小。
  時差與振幅：缺陷深度通過聲波傳播時間計算，缺陷尺寸通過回波幅度評估。

2. 檢測標準
  國際標準：ISO 17640（通用規范）、ISO 11666（驗收等級）。
  中國標準：GB/T 11345 2013（焊縫檢測方法）、GB 50661 2011（鋼結構焊接規范）。
  行業規范：如AWS D1.1（美國焊接協會）、EN 1712（歐洲標準）。

3. 檢測設備與探頭選擇
  儀器：數字式超聲波探傷儀（如奧林巴斯EPOCH系列），需具備DAC（距離 振幅曲線）功能。
  探頭：
  頻率：2.5~5MHz（兼顧穿透力和分辨率）。
  類型：斜探頭（常用K1、K2角度）用于對接焊縫，直探頭用于厚板或T型接頭。
  晶片尺寸：大晶片（20mm）適合粗晶材料，小晶片（6~10mm）提高小缺陷檢出率。

4. 檢測步驟
1. 表面準備：打磨焊縫兩側檢測區域（寬度≥2.5倍板厚），去除飛濺、氧化皮。
2. 耦合劑涂抹：使用甘油或漿糊確保聲波有效傳入。
3. 校準試塊：采用CSK IA（中國）或IIW（國際）試塊校準儀器靈敏度和聲速。
4. 掃查方式：
  鋸齒掃查：探頭沿焊縫寬度方向擺動。
  平行掃查：探頭沿焊縫長度方向移動，間距≤探頭直徑。
5. 缺陷評定：記錄回波位置、波幅（如≥DAC曲線50%需評估），按標準判定缺陷等級。

5. 常見缺陷及波形特征
| 缺陷類型 | 波形特征 | 可能原因 |
| ----------| -----------------------------------| ------------ ---------|
| 氣孔 | 單個尖銳回波，波幅低且隨機分布 | 保護氣體不足、焊速過快 |
| 夾渣 | 叢狀回波，波幅不穩定 | 層間清理不徹底 |
| 未熔合 | 線性缺陷回波，通常出現在焊縫界面 | 熱輸入不足或坡口污染 |
| 裂紋 | 高波幅回波，動態掃查時信號陡升陡降 | 應力集中或焊后冷卻過快 |

6. 結果評定與驗收
  等級劃分：根據GB/T 11345分為Ⅰ、Ⅱ、Ⅲ級（Ⅰ級最嚴，如核電項目；Ⅲ級允許較小缺陷）。
  驗收準則：
  不允許存在裂紋、未熔合。
  氣孔/夾渣尺寸≤板厚的10%且≤2mm（Ⅱ級）。

7. 注意事項
  材料影響：奧氏體不銹鋼等粗晶材料需降低頻率（1~2MHz）以減少噪聲。
  溫度控制：檢測環境溫度宜在0~40℃，避免耦合劑凍結或蒸發。
  人員資質：檢測人員需持有UTⅡ級或Ⅲ級證書（如中國特種設備無損檢測人員資格證）。

8. 與其他檢測方法對比
| 方法 | 優點 | 局限性 |
| ------------| -----------------------| --------------------|
| 超聲波（UT） | 深度缺陷敏感，便攜 | 需耦合劑，表面要求高 |
| 射線（RT） | 直觀成像，適合體積型缺陷 | 輻射危險，成本高 |
| 磁粉（MT） | 表面裂紋檢出率高 | 僅適用于鐵磁性材料 |

9. 常見問題解決
  雜波干擾：調整增益或使用帶濾波功能的儀器。
  近表面盲區：采用雙晶探頭或表面波探頭。
  數據存檔：使用帶存儲功能的儀器記錄波形，便于復驗。


通過規范操作和嚴格標準，超聲波檢測可有效控制鋼結構焊縫質量，保障工程安全。實際應用中需結合設計要求和工況選擇檢測等級與驗收標準。
